TEL220 Måling og styring med datamaskin

Lab: Temperaturmåling med RTD- (Pt100)-element

Hva laben går ut på

I denne øvingen skal dere foreta temperaturmåling fra et Pt100-element for registrering (plotting) i LabVIEW

Utstyr

• PC m/LabVIEW og FieldPoint Explorer.
  Installeringsfilen for FieldPoint Explorer (versjon 3.02) er gratis tilgjengelig fra National Instruments' FTP-server: ftp://ftp.ni.com/support/fieldpoint/server/nifp302.zip. Når FieldPoint Explorer er installert, er programmet tilgjengelig via Start / Programs / National Instruments / FieldPoint Explorer. FieldPoint-konfigureringen lagres i en *.iak-fil.

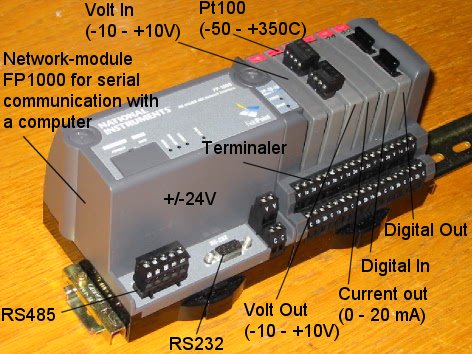

• FieldPoint I/O-utstyr
• Pt100-element (temperaturmåler)

Praktiske opplysninger

Læreren forklarer utstyrets oppbygning og virkemåte.

Oppgaver

1. Montér et RTD-element i Pt100-modulen i FieldPoint-utstyret. Sjekk at temperaturmålingen virker i FieldPoint Explorer. Informasjon gis av faglærer.
2. Lag en VI  som plotter temperaturen i sensoren kontinuerlig.
3. Synes sensoren å være nøyaktig? Sjekk mot naboens sensor!
4. Finn sensorens tidskonstant eksperimentelt.

[Til framdriftsplanen]
