Løsning til øving 12

1. Figur 1 nedenfor viser ladderdiagrammet (jf. eksempel 9.1.1).



   Figur 1

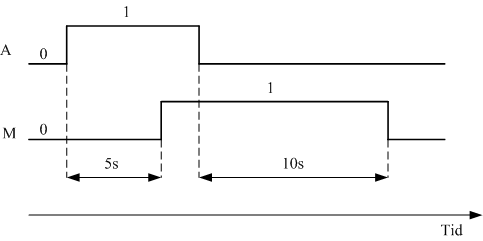

2. Se figur 2 nedenfor.



   Figur 2

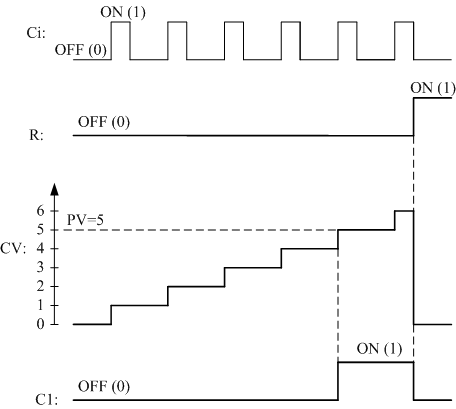

3. Se figur 3 nedenfor. Obs: Telleren vist i figur 9.2.1 i boken har ikke noen CV-utgang (Counter Value), men CV-verdien er allikevel vist i figuren nedenfor. Mer avanserte tellere har en egen CV-utgang, se fig. 9.2.3 i boken.



   Figur 3
