Programmering av PLS'en FX2N med programmeringsverktøyet GX IEC Developer

Til info. Lenker til dokumenter om PLS'en og programmering av denne er samlet her: http://techteach.no/tekdok/pls_mitsubishi_fx2n. Lenkene peker til dokumenter på http://www.beijer.no.

Bli kjent med PLS'en FX2N

Vi ser på Systemmanual for FX-serien (svensk) (lenke til dokumentet fins i lenkesamlingen nevnt ovenfor). Vår PLS er FX2N.

• Oversikt over FX-serien: Side 12 i PDF-dokumentet
• Oversikt over FX2N:
  • Utrustning av FX2N: Side 16
  • Forskjellige FX2N grunnenheter: Side 17
  • Ekspansjonsenheter: Side 19 og 20
  • Spesialmoduler:
    • Oversikt: Side 25
    • Eksempel: Analog I/O-modul FX0N-3A: Side 30
  • Funksjonskort (påmontert grunnenheten): Side 39

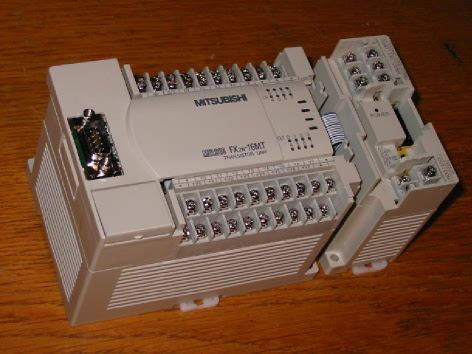

• Typebetegnelser: Side 59. Vår PLS har betegnelse FX2N-16MT. Hva betyr denne betegnelsen?
• Terminalutlegning: Side 69
• Innganger:
  • Spesifikasjoner: Side 108
  • Koplinger: Side 113 (vi skal bruke positiv logikk)
• Utganger:
  • Spesifikasjoner: Side 125
  • Koplinger: Side 126
• Spesialminneceller og -dataregistere: Side 129 osv.
• Minneceller og dataregistere for fri bruk: Kap. 4 fom. side 73 i Programmeringsmanual for FX-serien.
• Instruksjonsoversikt (for tekstbasert programmering med instruksjonslisteprogrammering (IL), men vi skal i stedet bruke grafisk programmering med bl.a. ladder og funksjonsblokker. Side 155.
• CPU-spesifikasjoner: Side 157
• Start/stopp-metoder: Side 42 og 43 i Hardware-manual for grunnenhet FX2N

Bli kjent med programmeringsverktøyet GX IEC Developer

Manualer (vi ser på deler av dem etterhvert):

• Manual for GX IEC Developer (svensk). Anbefales som GX IEC-innføring. Introduksjon til SFC-programmering er bedre i Beginner's Manual nevnt nedenfor.
• Beginner's Manual for GX IEC Developer 6. (Fins på Start-menyen på PC'er der GX IEC Developer er installert.)
• Reference Manual for GX IEC Developer 6. (Fins på Start-menyen på PC'er der GX IEC Developer er installert.)

Vi skal programmere den logiske funksjonen

Ut0 = Inn0 AND Inn1

i ladderdiagram. (Inntil videre trenger ikke PLS'en være tilkoplet PC'en. Vi foretar tilkopling senere.) Variablene i det logiske uttrykket ovenfor har følgende fysiske adresser:

• Ut0: Y0

• Inn0: X0

• Inn1: X1

Vi gjør følgende.

• Oppstart av GX IEC Developer
• Lage et programprosjekt inkl. globale variable, programenheterer (POUer) og task: Kap. 3 (i Manual for GX IEC Developer).
• Sjekk og kompilering av program: Kap. 6.1.
• Overføring av kompilert program til PLS: kap. 6.2.
• Monitorering av program som kjører på PLS'en: Kap. 6.4.
