Norges landbrukshøgskole, Institutt for tekniske fag

TEL220 Måling og styring med datamaskin

Labøving: Analog filtrering

Hva laben går ut på

I denne øvingen skal dere bruke en RC-krets som lavpassfilter.

Utstyr

• PC m/LabVIEW og FieldPoint Explorer.
  Installeringsfilen for FieldPoint Explorer (versjon 3.02) er gratis tilgjengelig fra National Instruments' FTP-server: ftp://ftp.ni.com/support/fieldpoint/server/nifp302.zip. Når FieldPoint Explorer er installert, er programmet tilgjengelig via Start / Programs / National Instruments / FieldPoint Explorer. FieldPoint-konfigureringen lagres i en *.iak-fil.
• FieldPoint I/O-utstyr

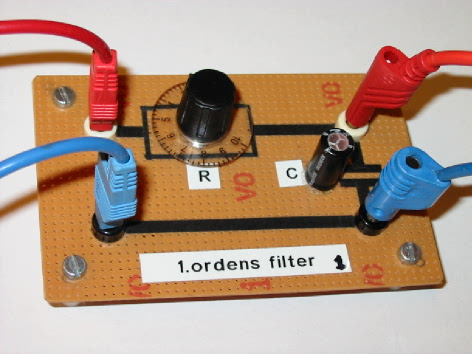

• RC-krets

Praktiske opplysninger

Læreren forklarer utstyrets oppbygning og virkemåte.

Oppgaver

Filterets inngangssignal, u, skal genereres i LabVIEW (m/FieldPoint og OPC), og filterutgangen, y, skal leses inn til LabVIEW. Som signalgenerator kan dere gjerne bruke den innebygde sinusgeneratoren Sine Wave PtByPt som ligger under Functions Palette / Analyze / Point By Point / Signal Generation

1. Still inn filterets R-verdi på potensiometeret (R-verdien kan måles med et multimeter) slik at filteret får båndbredde 1 Hz.
2. Sjekk at filteret faktisk har fått båndbredde 1 Hz (påtrykk filteret et egnet testsignal - kanskje en sinus med passende frekvens?).
3. Virker ellers filteret som forventet (kvalitativt)?
